共和機械（株）が２００４年６月に発表した「ひび卵自動
検出装置」に使われているセンサーのアップ画像です。
たまごは、下のローラーコンベアにより、左から右に向
かって流れていきます。
写真中央にあるアルミ製の薄い板が殻に軽い振動を与
え、その振動を、写真上下に２本ある針状のセンサーで
受け、その振動波形（周波数）の変化により、殻にひび
があるかどうかを判定しています。

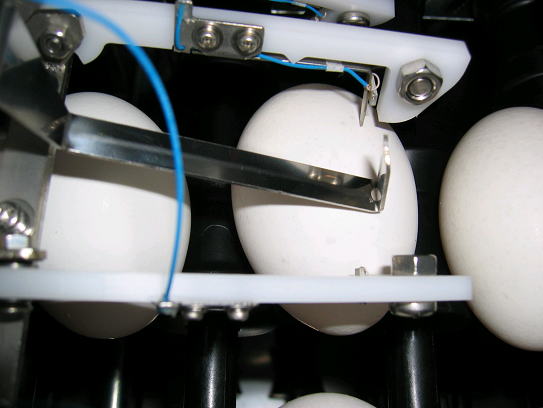

@ ｋｙｏｗａ社製のひび卵検出センサー
共和機械（株）が２００４年６月に発表した「ひび卵自動
検出装置」に使われているセンサーのアップ画像です。
たまごは、下のローラーコンベアにより、左から右に向
かって流れていきます。
写真中央にあるアルミ製の薄い板が殻に軽い振動を与
え、その振動を、写真上下に２本ある針状のセンサーで
受け、その振動波形（周波数）の変化により、殻にひび
があるかどうかを判定しています。

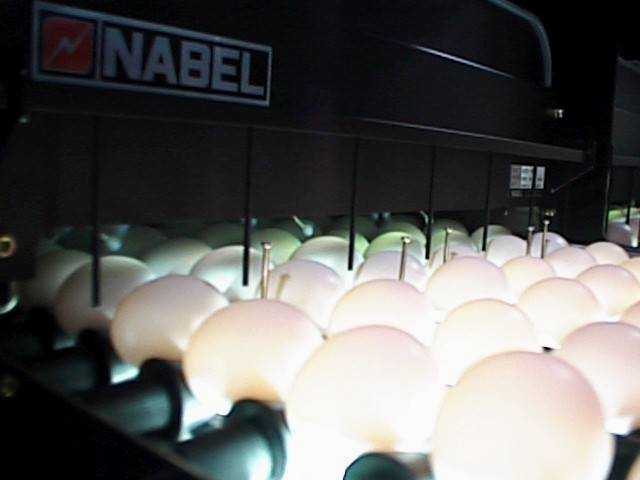

A-1 ＮＡＢＥＬ社製のひび卵検出センサー（その１）マシンによるひび割れチェック
ＧＰセンターでは、人による目視チェックの後、この装置で
人が見つけられなかった細かなヒビが入ったものをチェッ
クします。
写真の中央部分に上から斜めに突き出ているマッチ棒の
先のようなものが、いくつか見えますが、この棒によりたま
ごをたたいて、音によりひびが入っていないかを自動的に
チェックします。
（ヒビが入っている陶器をたたくと、音が違うのと同じ原理
でチェックします）
１個のたまごに付き１６ケ所をたたいてチェックします。
（たまごは回転しながら、写真の手前から奥に向かって
流れています）
A-2 ヒビ検知用センサ部品
「自動ひび卵検査装置」に使われているセンサです。
実際に装置に装着されるときは、この写真とは上下
反対に取り付けられ、白い太鼓のバチ状のセンサが
下を通るたまごのカラを軽く叩いてヒビがないかを検
査します。
たまごはコンベアにより、このセンサの下を回転しな
がら通過する際に、１個あたり１６回叩かれ、その音
響によりヒビが入っていないか判定されます。
（ひび卵特有の濁音を音響分析して判定）
これにより、人の目では発見できないようなヒビの検
知が可能となりました。
ＮＡＢＥＬ社の特許の１つです。

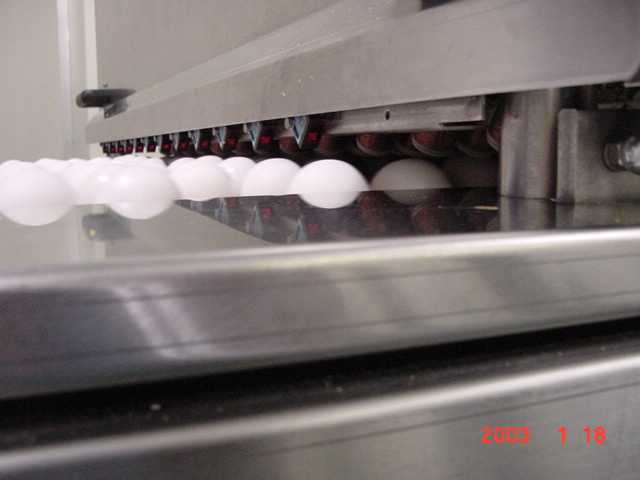

B-1 ＭＯＢＡ社製のひび卵検出センサー（その１）
たまごの殻にひびが入っていないか検出する「ひ
び卵検出機」の入口のアップ写真です。
たまごは、写真の左から右に向かって流れていま
す。まず、上に一列に並んでいる黒いセンサにより、
その列に流れてきたたまごの大きさを判断します。
その奥に見える丸いコイル状のものが「ひび検知」
のセンサです。

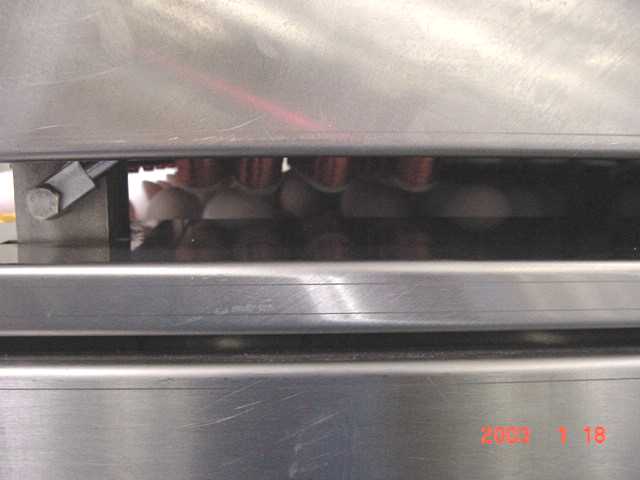

B-2 ＭＯＢＡ社製のひび卵検出センサー（その２）
「自動ひび卵検出装置」の中を通過しているたまご
の様子です。
たまごは、写真の左から右側に向かって、ローラー
のレールにそってまっすぐに流れています。
隙間の上からコイル状のものが見えますが、これが
ひび卵自動検出装置の「クラックディテクター」と呼ば
れるセンサです。
この「クラックディテクター」は、検知機の中をたまご
が通過する際に、たまご１個につき鋭端部８ヶ所、
鈍端部８ヶ所、胴の部分８ヶ所の合計２４ヶ所をかる
くたたくことによって、はね返ってくる音色をコンピュー
タが識別して、目に見えないヒビが入っていないか
検知します。
ヒビが検知されたたまごは、そのアドレス（場所）が
記憶され、後の工程で自動的に不良卵のレーンへ
流されます。
 |
