飼料製造工場（その２） |
@ 港湾設備
飼料工場近くにある「ニューマ」と呼ばれる飼料
原料搬送用施設です。
船で運搬されてきたトウモロコシなどの原料を
このタワー状の設備により、船倉からバキュー
ムを使って運び出します。
ここから工場までは、トラックを使って搬送しま
す。

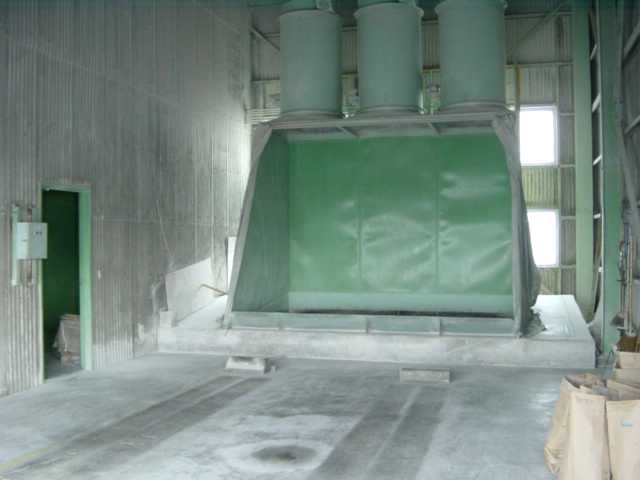

A 主原料受入口
工場内の一角にある飼料原料の投入口です。
写真@の港から運ばれてきた「ＰＨＣＦコーン」（非
遺伝子組み換えトウモロコシ）などの原料が、トラッ
クから、この投入口へ入れられます。
（＊ＰＨＣＦ：ポストハーベストケミカルフリー）
B 原料の保管サイロ
飼料製造工場に併設されている飼料原料の
保管用サイロです。

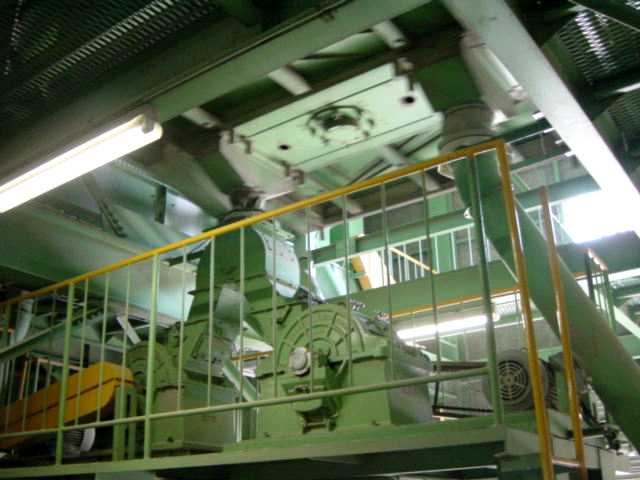

C コーン粉砕機室
鶏の配合飼料の主な原料であるトウモロコシを
粉砕するマシンがある部屋です。
３台の「トウモロコシ粉砕機」が設置されています。
D コーン粉砕機
コーン粉砕機のアップ画像です。
写真上のじょうご型の部分からトウモロコシが入り、
マシンの中にある２本の大きなギア状のローラー
により、粉砕します。
粉砕されたトウモロコシは、粉砕機下にある大きな
フルイ装置にかけられ、規定通りのサイズのものが
次の工程に進みます。
粉砕が足らないもの（サイズが大きくフルイに引っか
かったもの）は、再度、粉砕工程に回されます。

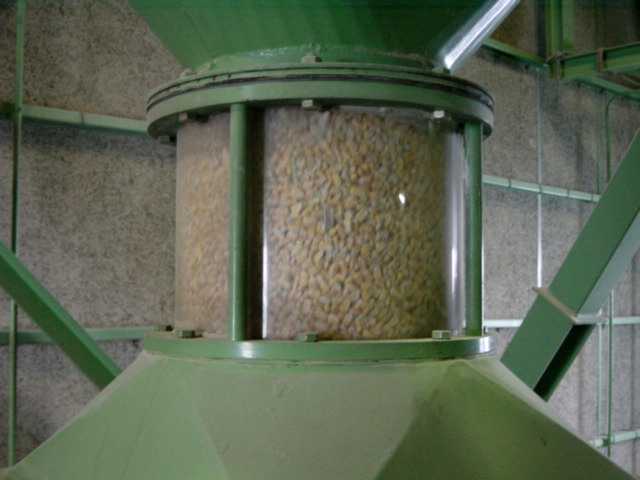

E コーン粉砕機（アップ）
粉砕機の上部にある円筒形の窓です。
窓からトウモロコシの粒が見えます。
このトウモロコシは、ゆっくりと上から下に向かって
流れています。

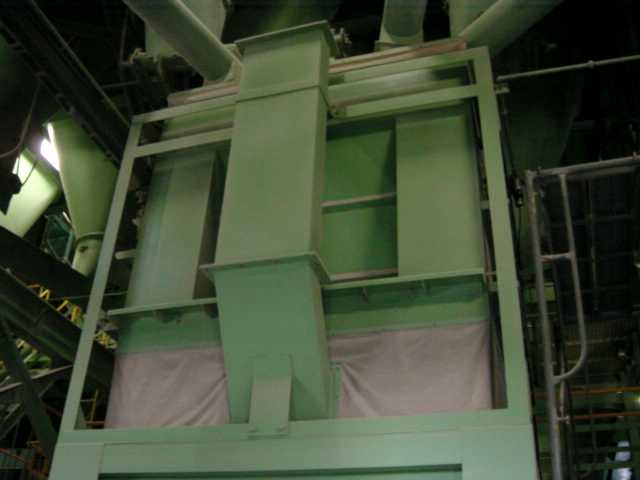

F 主原料フルイ装置（その１）
トウモロコシの粉砕機の下の階にある巨大な
フルイ装置を下から見たところです。
画面上部に見える大きな長方形の部分が左右
に大きく揺れています。これにより、粉砕された
トウモロコシの適正サイズを振り分けます。

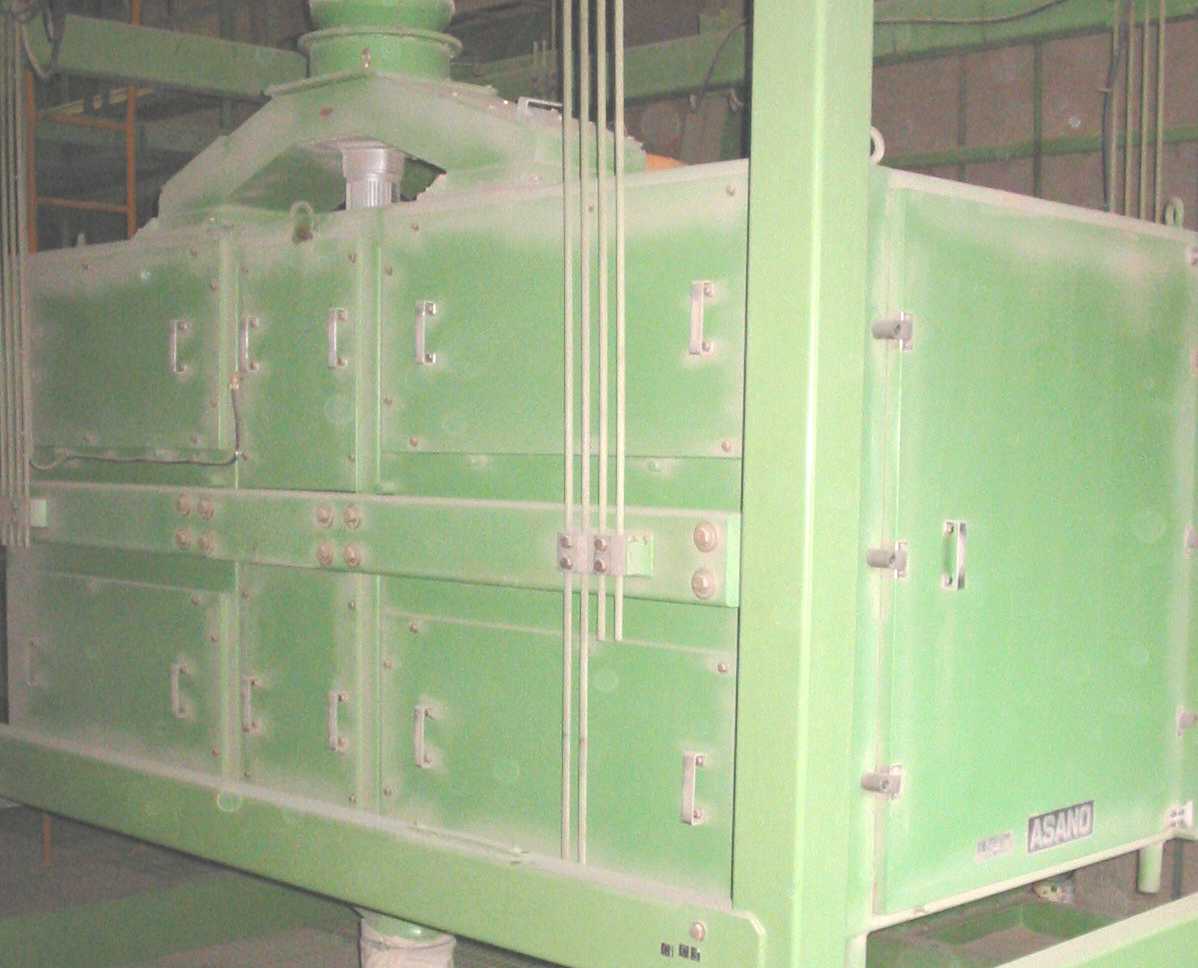

G 主原料フルイ装置（その２）
写真Fの巨大なフルイ装置の上部です。
（＊画像提供「アキタ」）

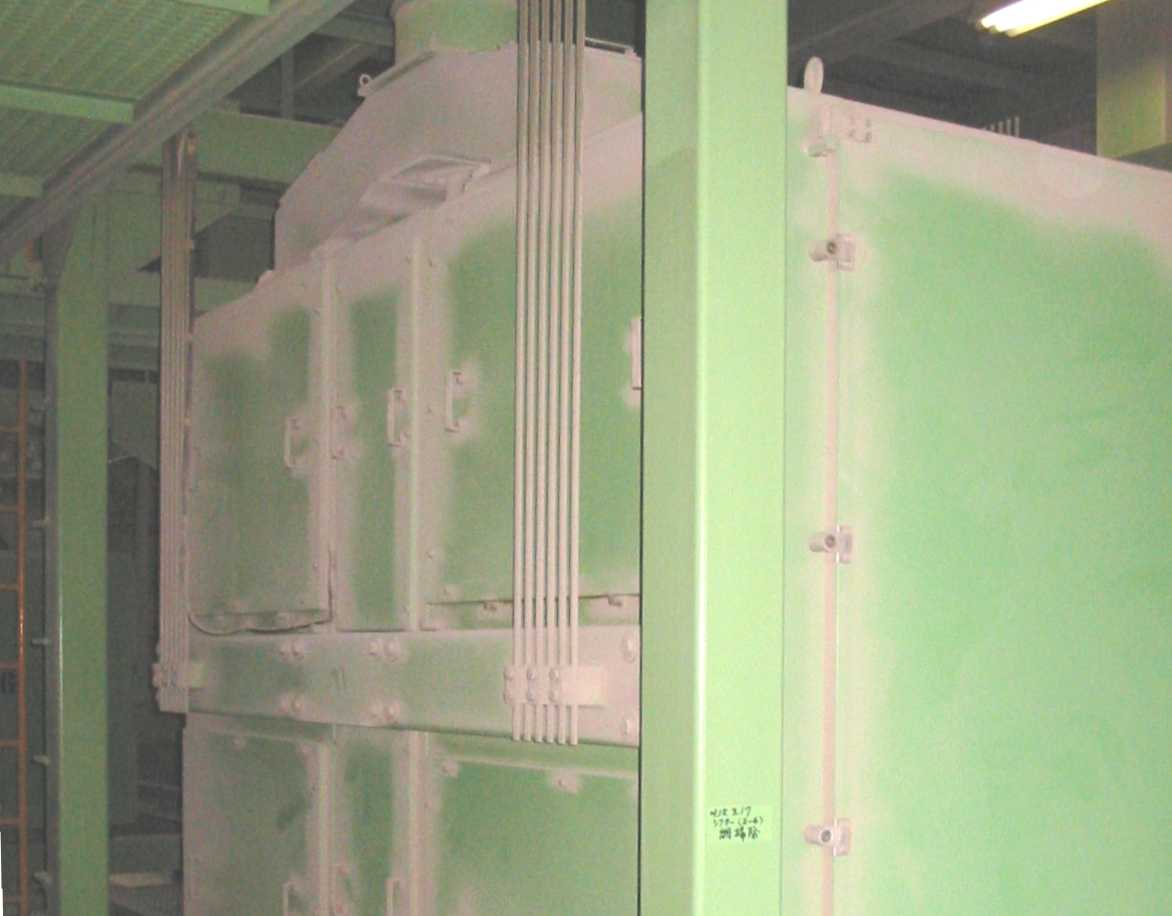

H 停止中のフルイ装置
停止中の主原料フルイ装置の様子です。
（＊画像提供「アキタ」）
I 工場内の風景
飼料製造工場内の風景です。
原料を搬送するためのパイプなどが複雑に行き
交っています。

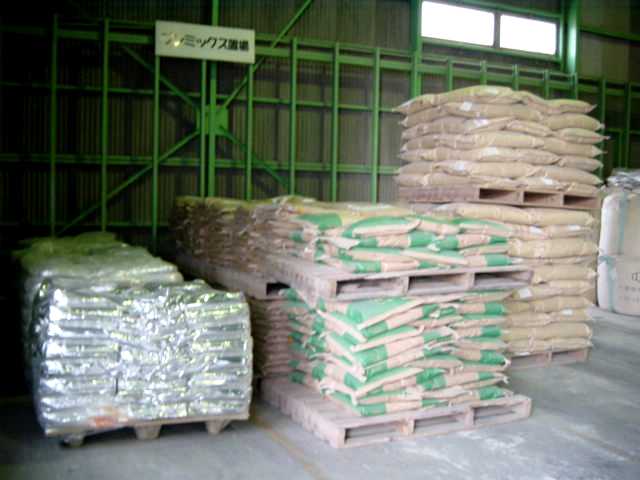

J 袋物原料保管庫（その１）
飼料原料の１つである「プレミックス原料」の保管
倉庫内の様子です。
プレミックス原料は、配合飼料の製造過程で適宜
混入されるものです。（例：パプリカ粉末）
K 袋物原料保管庫（その２）
写真@と同様のプレミックス原料です。
炭酸カルシウムや唐辛子粉末なども飼料原料の
１つです。
L 配合計量機
配合計量機を側面から見たところです。
M 配合用ミキサ
様々な飼料原料を配合するための攪拌ミキサ装置
です。
コンピュータ制御により、配合設計通りの飼料原料
がタンクから投入され、攪拌されます。
四角い窓から中の飼料の様子が見えます。
（＊画像提供「アキタ」）

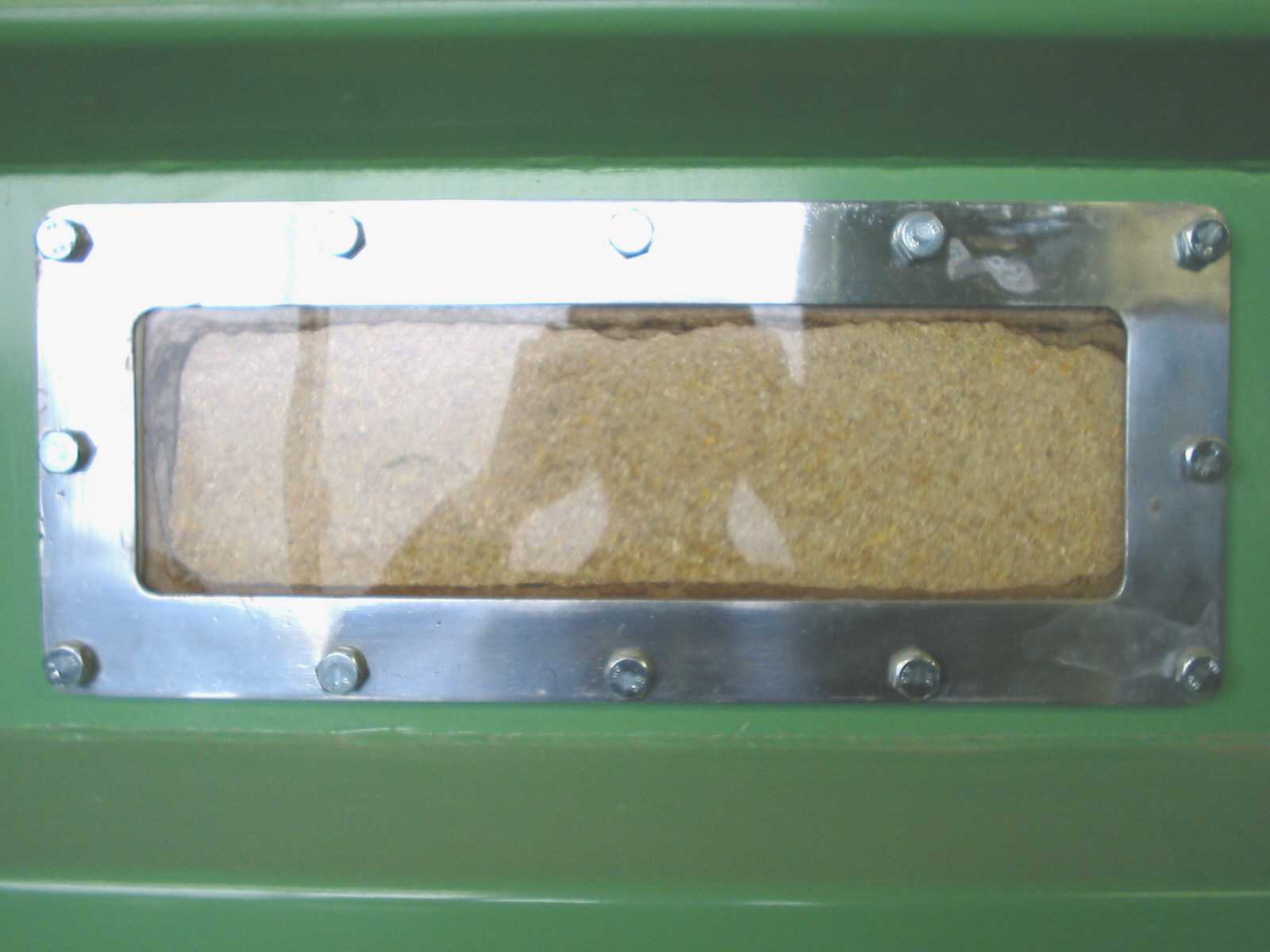

N 配合用ミキサの窓（攪拌中）
運転中（飼料攪拌中）の配合用攪拌ミキサ装置
の窓です。
攪拌中の配合飼料が見えます。
（＊画像提供「アキタ」）

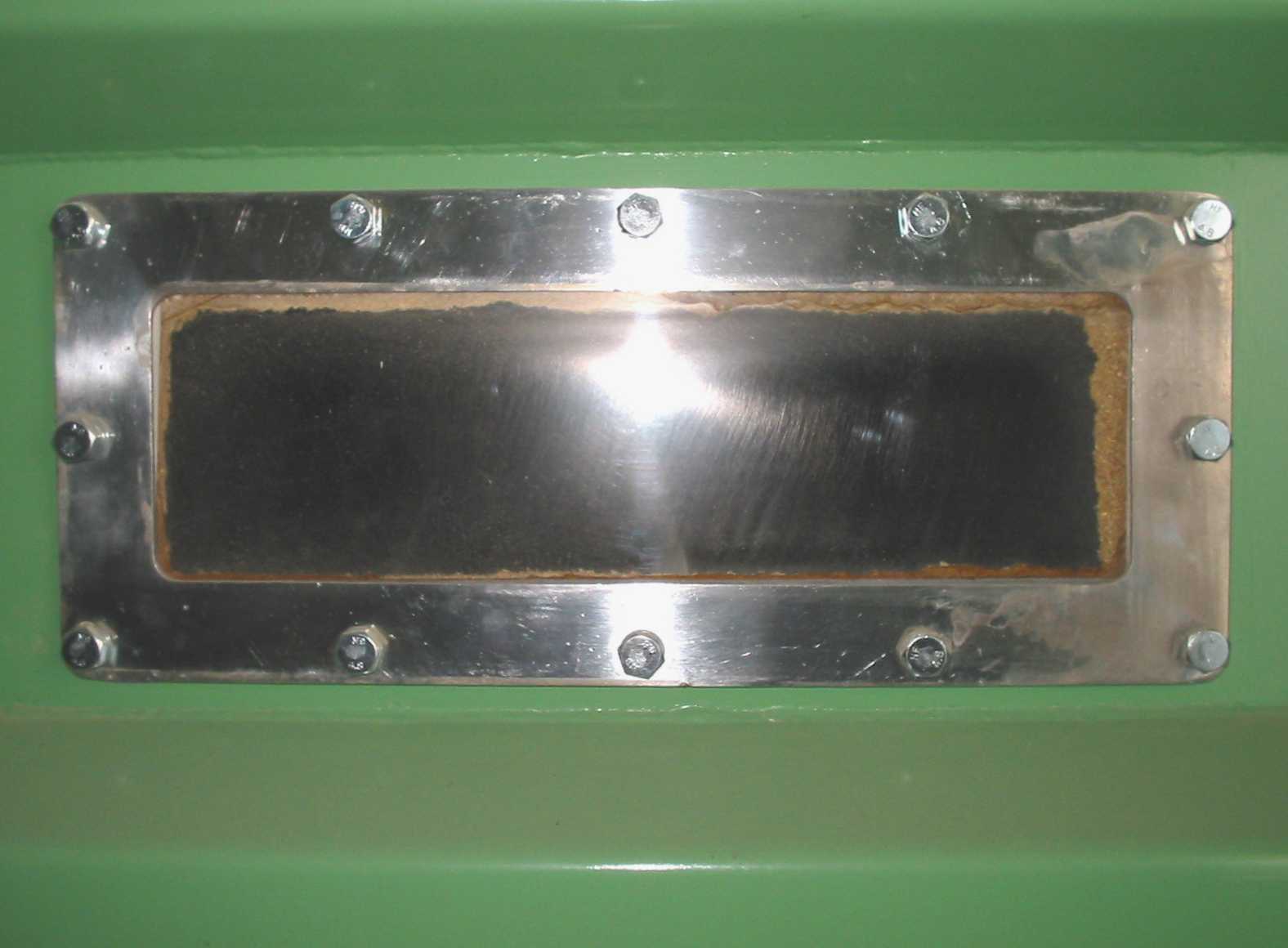

O 配合用ミキサの窓（空転中）
停止中の配合用攪拌ミキサ装置の窓です。
（＊画像提供「アキタ」）
P 配合ミキサ下コンベア
配合ミキサの下にあるコンベアの様子です。
飼料製造工場内には、多くのタンクや搬送用の
パイプ、コンベアなどが行き交っています。

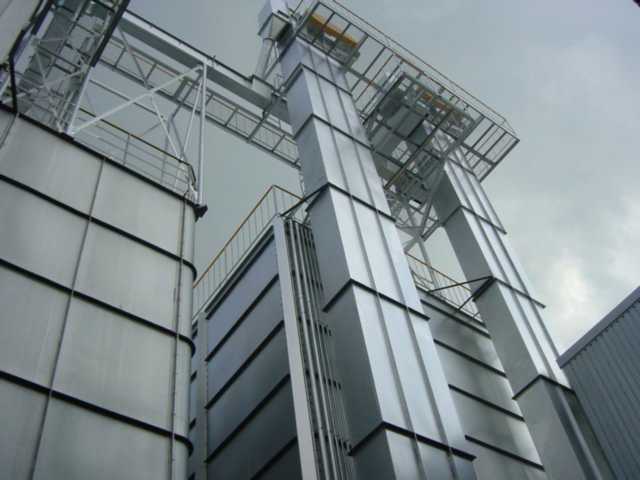

Q バスケットエレベータ
写真の右手前に２本の煙突のように見える部分
がありますが、この中には縦にバスケット型の搬
送装置が設置されています。
ストックタンクから飼料原料を搬送（搬入/搬出）
するもので、「バスケットエレベータ」と呼ばれて
います。

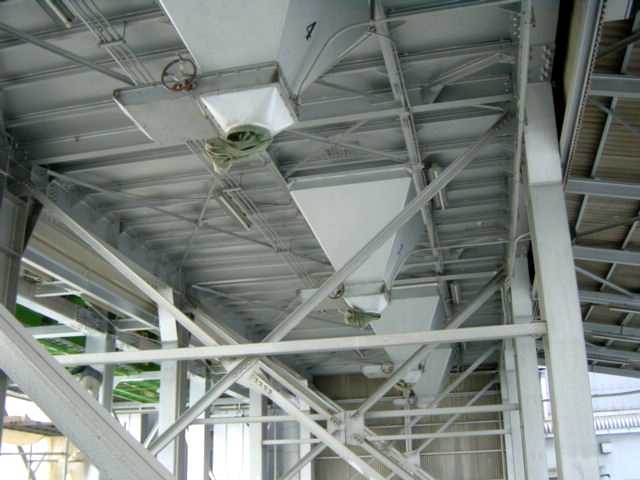

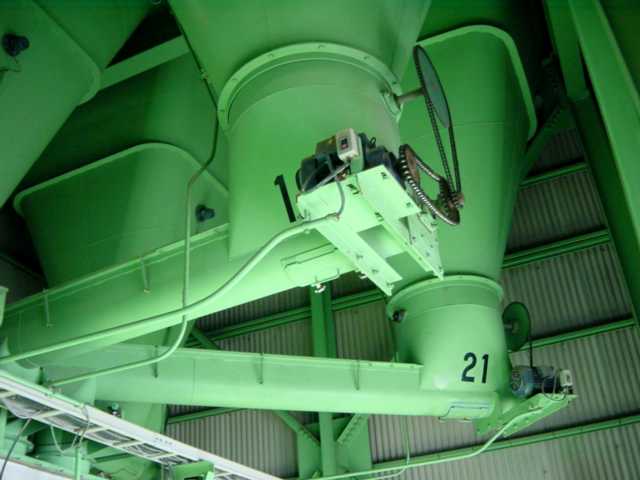

R ストックタンク下コンベア
ホッパーへつながっているパイプ群の様子です。
ここから計量機の付いた撒（バラ）出荷タンクへ
製品は移送されます。
（＊トラックターミナルから上に向かって撮影）
S 出荷用計量機
製造した飼料を運搬用トラックに搬入する排出
口（ホッパー）の直前にある計量機です。
このホッパーの真下に飼料運搬用のトラックが
つけられて、飼料が搬出されます。
S-1 出荷用コンベア（その１）
完成品の入ったストックタンクから搬出用の飼料
計量機につながっているパイプ群です。

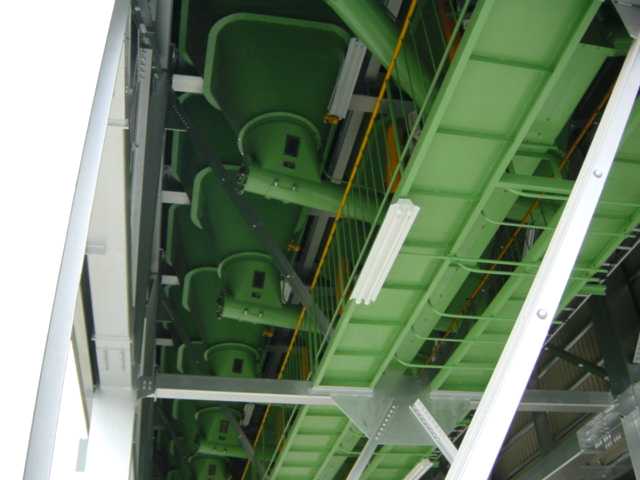

S-2 出荷用コンベア（その２）
撒（バラ）出荷タンクから搬出用の飼料計量機に
パイプがつながっている様子です。
撒出荷タンク下部にある四角い窓から、内部の
配合飼料製品が見えます。
S-3 出荷用計量機下部ホッパー
工場の最下部にある飼料ホッパーです。
この排出口（四角錐を逆さまにした部分）の下に
飼料運搬用のトラックが入ります。

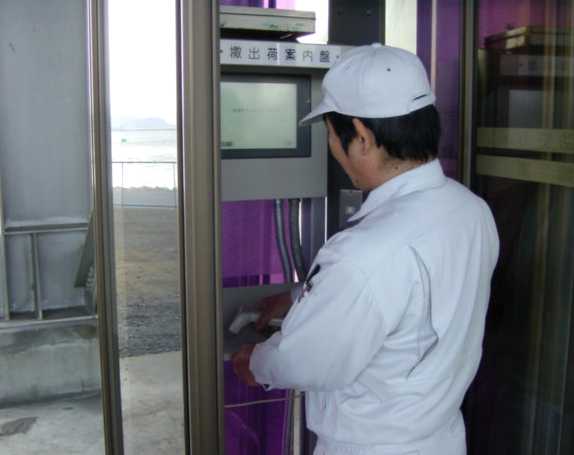

S-4 撒出荷案内盤
この工場では、トラックターミナルのすぐ横に「撒
（バラ）出荷案内盤」が設置されています。
ここで、飼料搬出伝票がバーコードにより自動処
理されます。

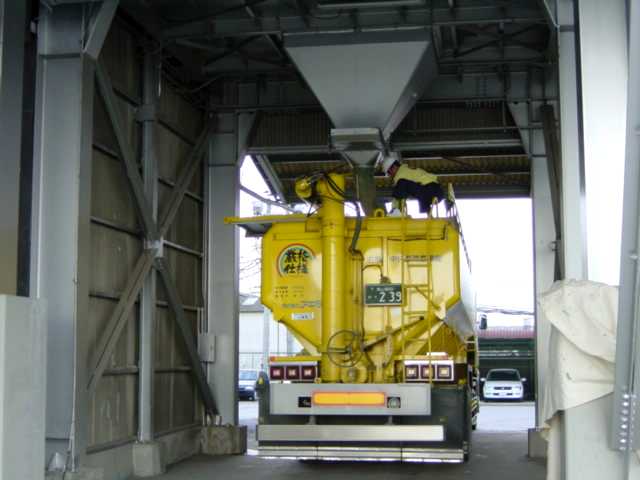

S-5 出荷風景（その１）
ホッパー下につけられた飼料運搬用トラックの
様子です。
ホッパーから飼料が搬出（トラックに投入）され
ています。

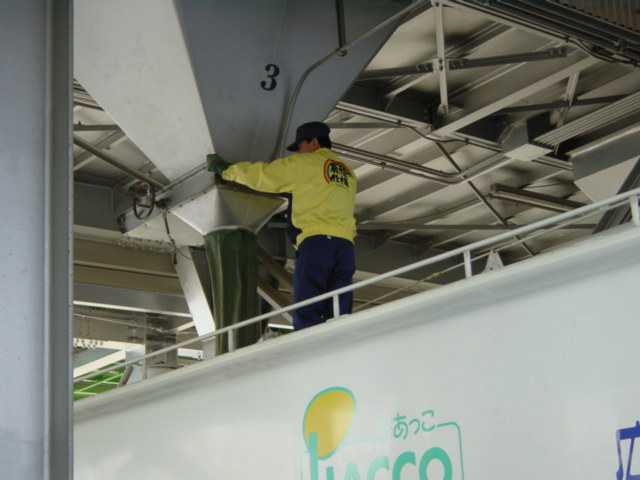

S-6 出荷風景（その２）
ホッパーからトラックへの飼料投入のアップ画像
です。
写真下の白い部分（人が乗っている部分）は、飼
料運搬用トラックの荷台（タンク）です。

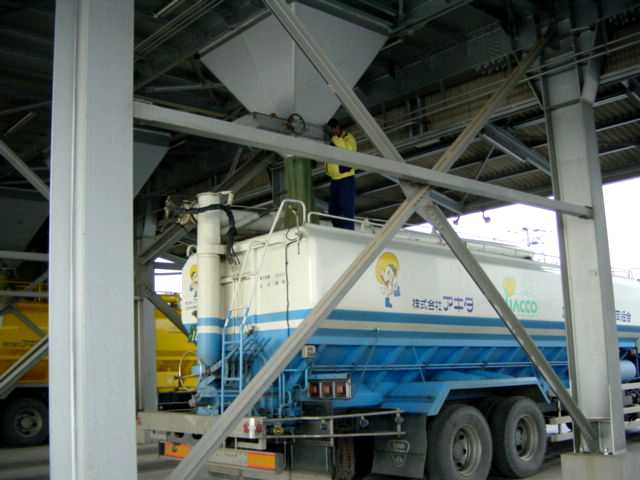

S-7 出荷風景（その３）
飼料運搬用トラックへの投入風景を後方から
撮影したものです。
 |
