自動たまご焼き製造機（その１） |

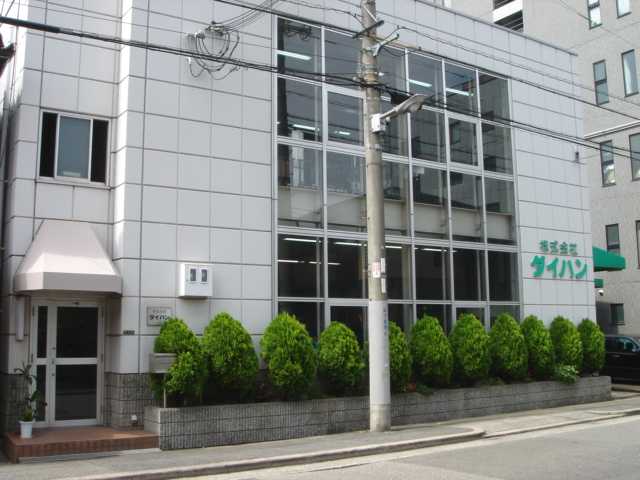

@ ダイハン本社社屋
大阪市北区にある（株）ダイハンの本社です。
ここでは、「エッグロボ」という自動たまご焼き機をは
じめ、ＩＨ調理器など各種の業務用加工機器を製造
されています。
今回は、自動たまご焼き製造機である「エッグロボ
Ｒ」の出荷前試運転の様子を見せていただきました。
A エッグロボＲ（全景）
「エッグロボＲ」という製品名の付いた「全自動玉子
焼き製造機」の全景です。
（＊組立て工場内での試運転を撮影）
＊「エッグロボＲ」の仕様
使用電力：２００Ｖ、４０ＫＷ
外形寸法：幅２，５００×奥行１，２５０×高さ１，０５０ｍｍ
製造能力：だし巻き（３００ｇ/本）を３５０本/時間
焼成熱源：電気式

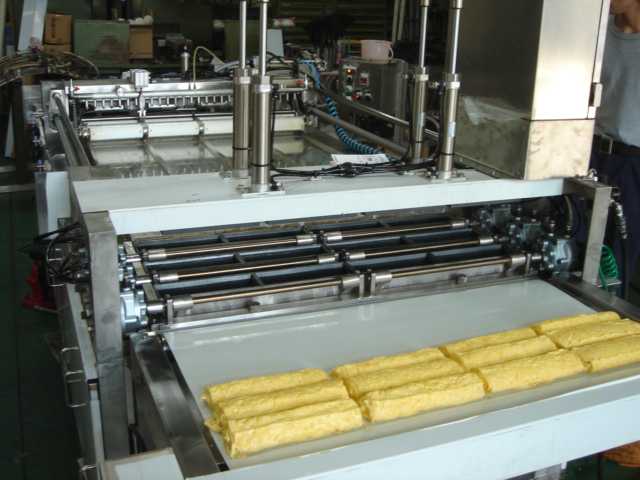

B 焼き上げ出口
このマシンでは、１時間にだし巻きたまごを３５０本
製造することができます。
（だし巻きたまごは、熟練の職人でも１時間２０本が
限界といわれています）
写真奥がたまごを焼く「焼成面」で、出来上がっただ
し巻きたまごは、写真手前の部分から出てきます。

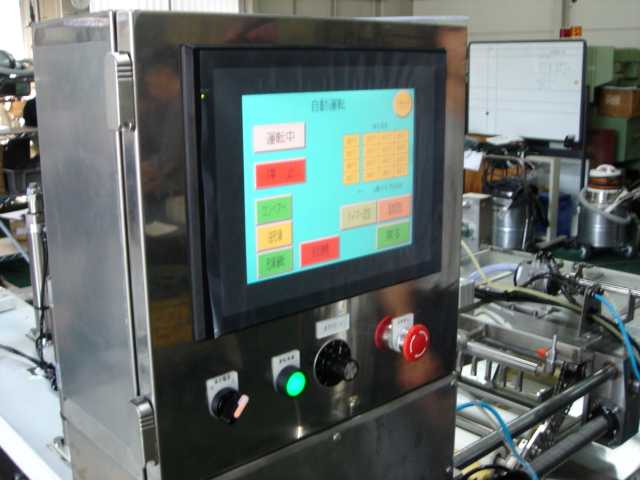

C 操作パネル
マシン側面にある操作パネルです。
画面上に表示されたキーを押して操作します。
このマシンの焼き上げ準備時間（電源投入から
焼成開始までの起動時間）は約３０分で、経済
性にも優れた焼成機です。

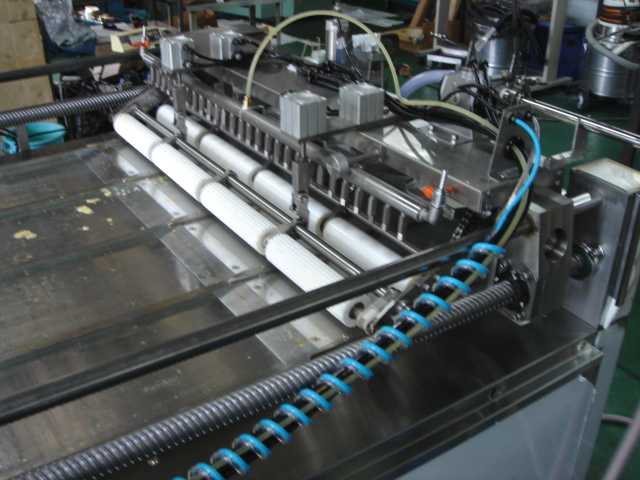

D 巻き込みローラ部
巻き込みローラーが４連付いた可動部の様子です。
この可動部が、画面の左側にスライドしながら焼き
上がったたまごを巻いていきます。
この「エッグロボＲ」には、焼成面（たまごを焼く面）
が４面あり、一度に４本のだし巻きたまごを作ります。
たまごを焼く部分であるアルミ製の「焼成面」でしか
熱が使われていないため、熱のリークがなく、作業
場が熱くなりません。

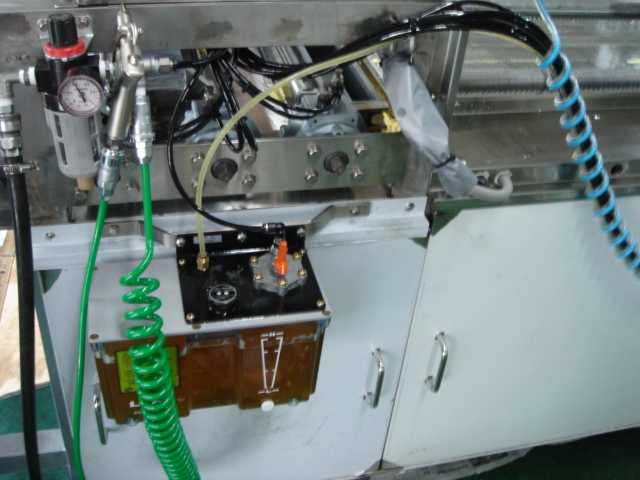

E 食用油槽
食用油の槽です。（写真左下の茶色の部分）
ここから送り出された食用油が焼成面に薄く塗布
されます。

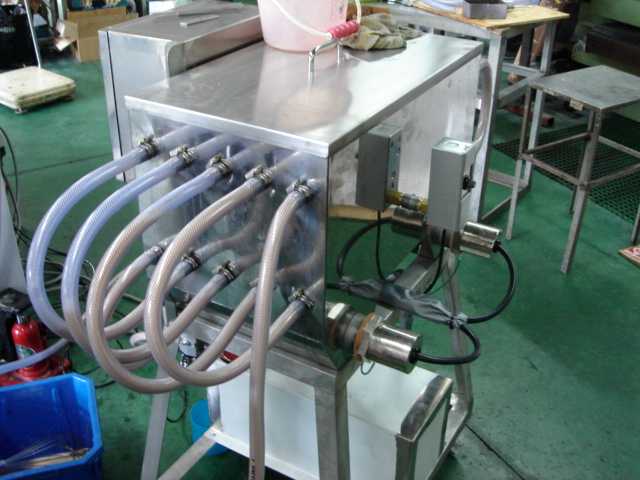

F 液卵の湯煎タンク
付属の「湯煎タンク」です。タンクの中には温度調節
されたお湯が入っており、液卵が通るホースをその
中に行き来させ、液卵をある程度温めておきます。
こうして液卵の初期温度をある程度上げておくことで、
周辺環境温度に左右されないきれいな仕上がりの
製品が製造でき、また、生産量の増加にもつながり
ます。

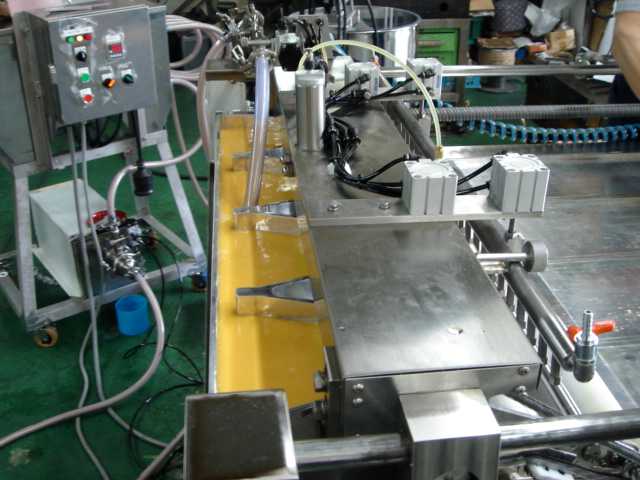

G マシンの液卵槽
巻き取りローラーの付いた可動部の後部上面に
ある液卵槽です。
撹拌タンクからポンプで送り出された液卵は、ここ
で一時滞留し、写真中央の可動部の移動（写真
の右側に向かって移動します）とともに焼成面に
流されます。
H 液卵の流し出し（その１）
写真中央に写っている可動部が移動しながら液
卵槽が傾き、焼成面に液卵を流し出している様子
です。

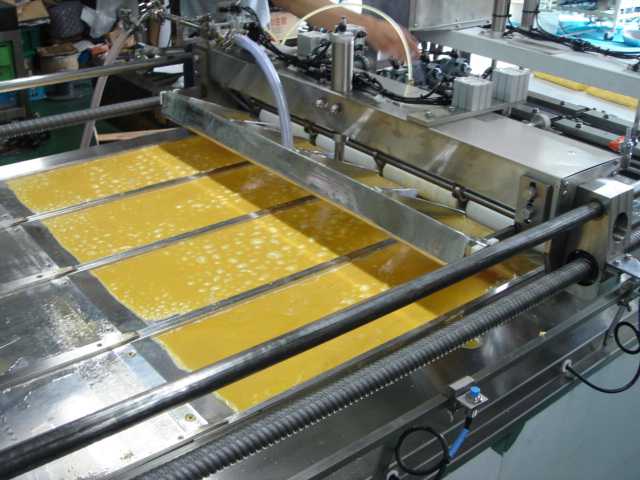

I 液卵の流し出し（その２）
液卵槽の液卵が流し出されている状態の様子です。

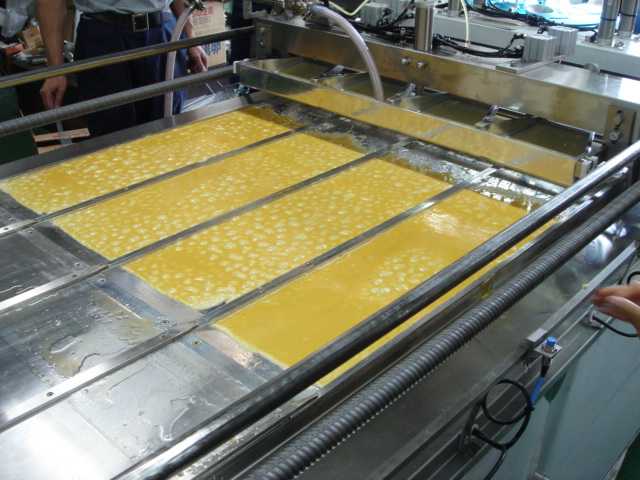

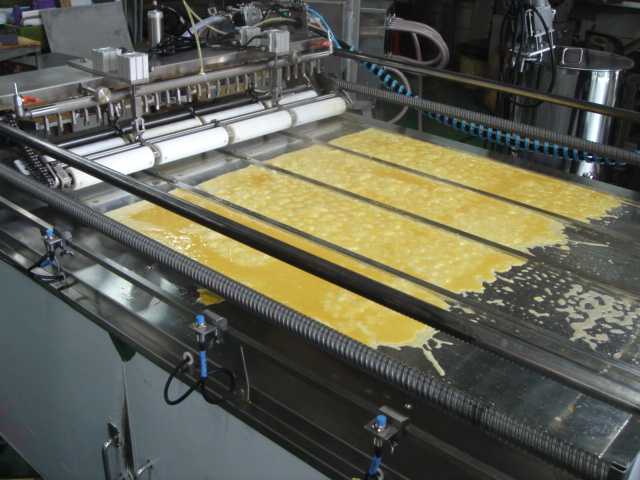

J 液卵の流し出し（その３）
液卵槽からの流し出しが完了した時点の様子です。
アルミ製の焼成面は、液卵の流し出しや焼成後の
巻き込みタイミングを計算して、全面が同一の温度
ではなく、場所によって温度の調整ができるように
設計されています。
（各ヒーターに温度調節器が付いており、焼成面の
温度を個々に調節できるようになっています）
K 液卵の流し出し（その４）
液卵の焼成面への流し出しが完了し、可動部が
元の場所に移動している（写真の左側に移動し
ています）様子です。

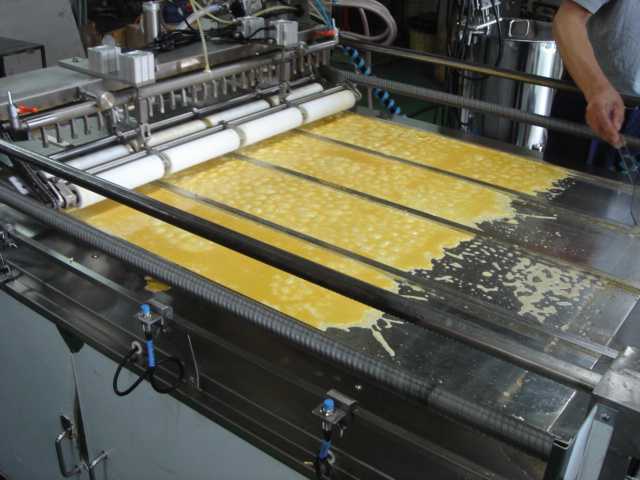

L 巻き込み工程（その１）
巻き込みローラーの付いた可動部が元の位置まで
戻った状態の様子です。
この後、巻き込みの工程に入ります。

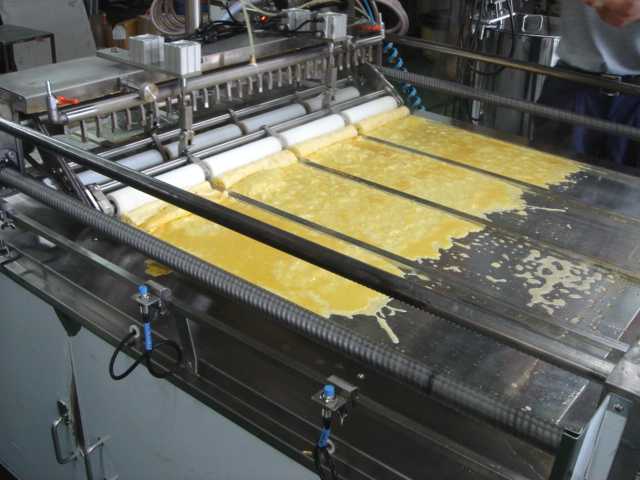

M 巻き込み工程（その２）
巻き込みローラーが焼成面に着地し、巻き込み動作
を始めたときの様子です。
「巻き込み方式」の採用で、焼き上がりは渦巻状の
層を成す完全な「手焼き風」に仕上がります。
焼き上がった状態での製品は安定しており、切った
ときにバラけたり、割れたり、離れたりすることがなく、
歩留まり率の高い製品が製造できます。
＊この続きは、こちらの「自動たまご焼き製造機（その２）」でご覧いただけます。
 |
