最新式ＧＰマシン |

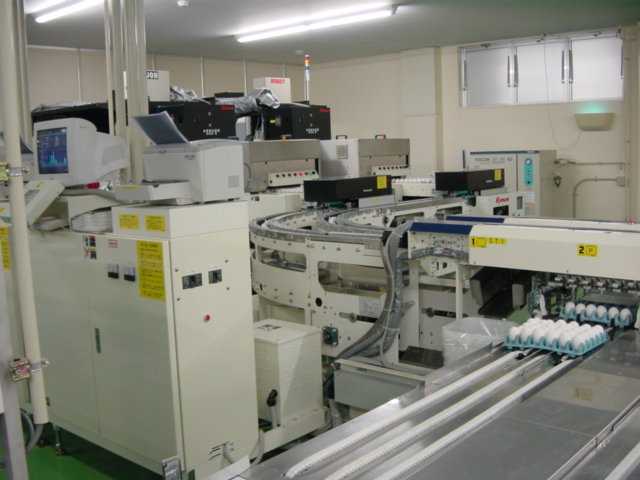

@ 検卵からＧＰマシンへ
写真左奥に見える黒い装置が、「透光検卵装置」
で、検卵を終えたたまごがレールに乗って写真右
のＧＰマシンに流れてきます。
ＧＰマシンでは、たまごのサイズに従って、該当の
レーンのトレー上に１列ずつ（６個ずつ）セットして
いきます。
たまごがセットされたトレーが写真右端に写ってい
ます。（トレーは、写真手前に向かってレーン上を
流れています）
A ＧＰマシン（全景）
ＧＰマシン（Ｇｒｅａｄｉｎｇ ａｎｄ Ｐａｃｋｉｎｇ）の全景で
す。
ＧＰマシンは、たまご１個毎のサイズ（重さ）の判
別を行い、該当のレーンに流します。
写真の中央を奥に向かって直線のレールが見え
ます。たまごは、このレールの上を右奥方向に向
かって流れています。
レール下でトレーにセットされたたまごは、レーン
を右手前に向かって流れてきます。
段ボール箱が置いてあるレーンは、業務用として
て利用される「箱玉」用のレーンです。
B パック卵のレーン（その１）
「パッキング ロボット」（写真の左奥の位置にあり
ます）により、たまごパックにセットされたたまごが
出てくる様子です。
パック詰めされたたまご（パックのフタは、まだ開
いたままの状態）がレーンを右に向かって流れて
きます。
その後、ベルトコンベアにより写真奥に向かって
進み、次の工程に送られます。

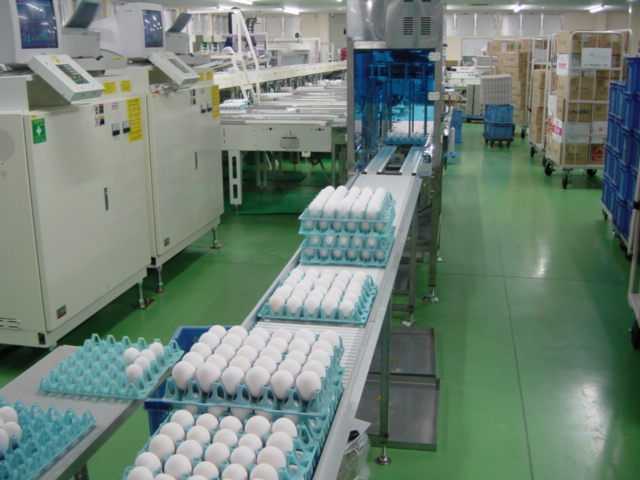

C パック卵のレーン（その２）
写真Bを反対の方向から撮影したものです。
写真右側に見えるレール下でパックにセットされた
たまごがレーンを左に向かって流れています。
D パック詰めされたたまご
たまごパックへパック詰めされたたまごです。
次の工程へベルトコンベアにより運ばれていきま
す。（写真手前に向かって移動しています）
E ラベル封入機
たまごパックの流れているコンベアの上（写真の
右上）にグレーの装置が見えますが、この中に
たまごパックの中に入れる「たまごラベル」がセッ
トされています。
ラベル封入機は、下をたまごパックが通過する瞬
間に該当サイズ用のラベルを落としてたまごの列
の間に入れます。
写真手前を流れているパックの中に四角いラベル
が入っているのが確認できます。
（たまごは、写真手前に向かって流れています））

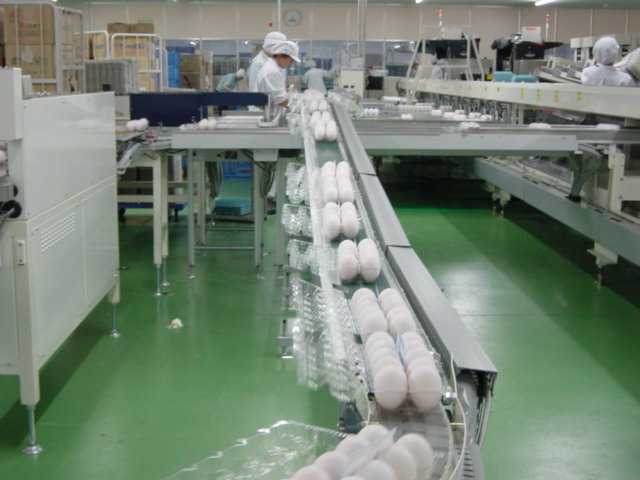

F 重量検査工程へ
ラベルが封入されたパックは、次に重量検査の
工程に進みます。
（たまごは、写真奥に向かって流れています）
G 重量検査とコース振り分け
写真奥のＧＰマシンからベルトコンベアにより運ば
れてきたたまごは、ディスプレイの付いた装置上
で１パックの受領がチェックされます。
写真中央に写っているのは、製品毎にコースを振
り分けることができる装置です。
（この写真は２つあるコースの手前側にたまごパッ
クを流している瞬間です）

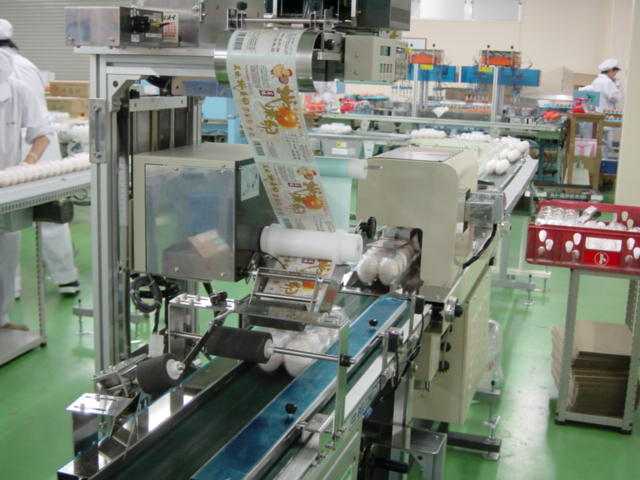

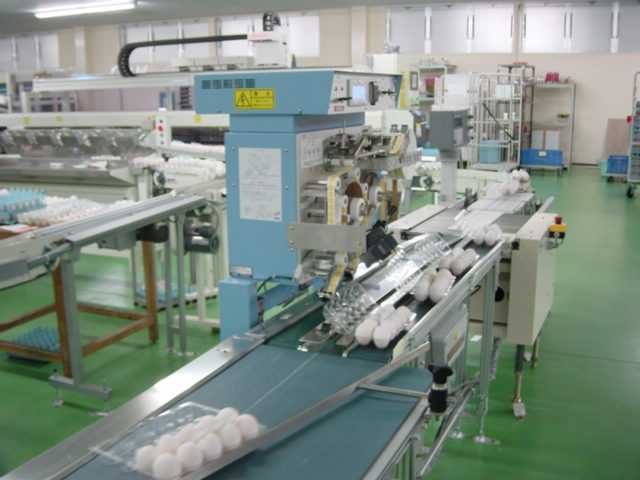

H 次工程に進むたまご
「マメシール」（たまごの１個１個に貼る賞味期限
の丸いシール）を貼るための装置です。
（この製品では使われていません）
たまごパックは、写真手前に向かって次の工程に
流れていきます。

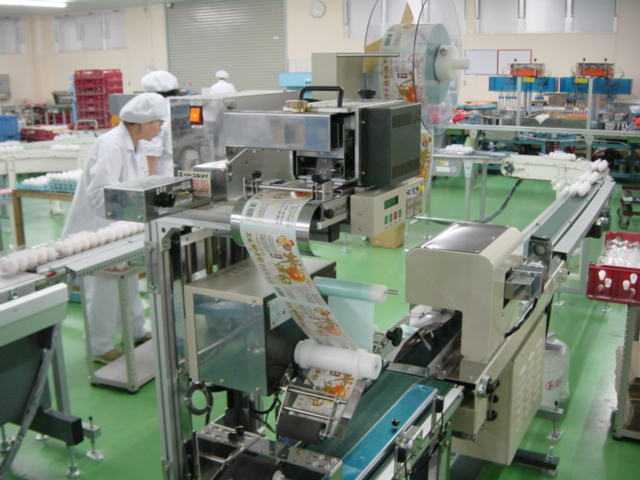

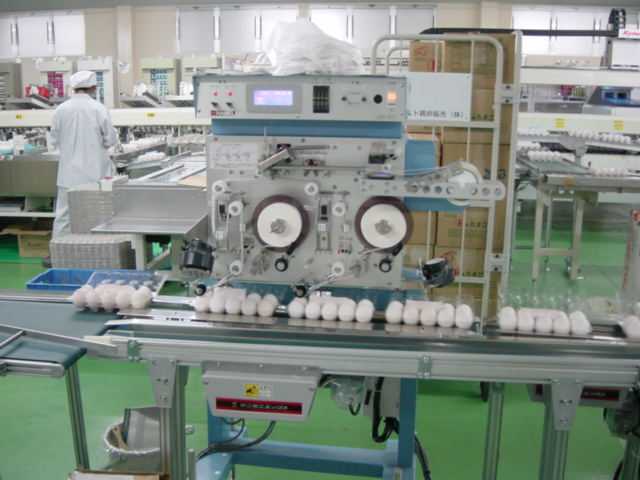

I マメシール貼付機
写真Hのマメシール貼付機を正面から撮影したも
のです。
（たまごパックは、写真の左側に向かって流れて
います）
J パックの封緘
写真の左手前のレールを左に向かって進んでいる
パックのフタの部分が曲線を描いている金属バー
により閉じられた瞬間の画像です。
（たまごパックは、ベルトの上を右から左に向かっ
て流れています）
K パックラベル貼付機
ブランド卵パックの上面に製品ラベルを貼付する
ための装置です。
（この製品では使われていません）
上部にラベルシールの巻かれたロールが見えま
す。
L パック封緘機
写真中央奥に見えるのがパック封緘機です。
閉じられたパックのフタの端の部分を超音波を利
用した装置で止めていきます。
（たまごパックは、写真の手前に向かって流れて
います）

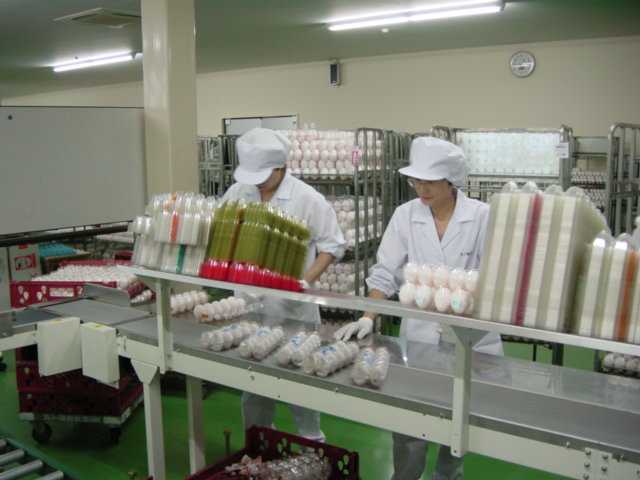

M 最終検査工程（その１）
最後に人の目により製品検査を行います。
チェックをパスした製品は、搬出用のラックに積ま
れていきます。
N 最終検査工程（その２）
製品検査と搬出用ラックに積まれていくパック卵
の様子です。
O 搬出用ラック
満載になった搬出用ラックは、定温の製品貯蔵庫
に入れられ、搬出（出荷）を待ちます。
P 箱玉用レーン（その１）
レールから箱玉（業務用の段ボール箱入りたまご
のこと）用の紙製モールドトレーにたまごがセット
されていく様子です。（写真の右下）
レールの上には、たまごパックの供給部にセット
されたパックの束が見えます。
その後ろに箱玉用、その他のモールドトレー供給
装置があります。

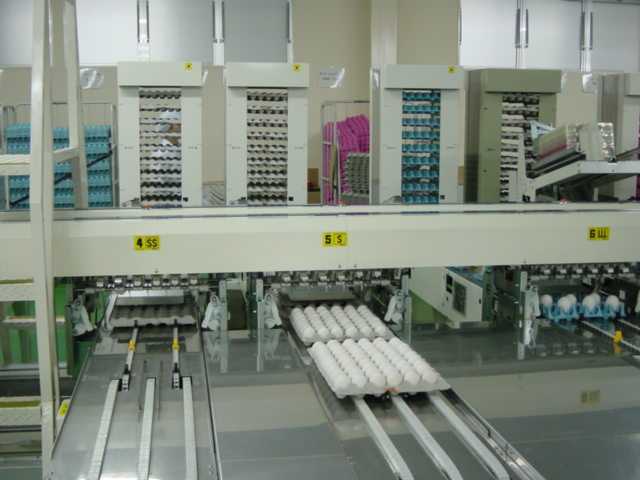

Q 箱玉用レーン（その２）
箱玉用トレーへのたまごセットの様子です。
写真奥のトレー供給部から送られてきたモールド
トレーの上に横一列（６個ずつ）にたまごがセット
されていきます。
（トレーは、写真手前に向かって]ゆっくり流れてい
ます）

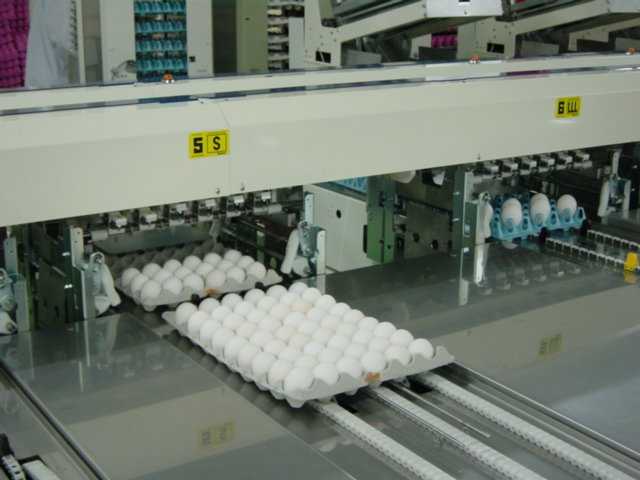

R 箱玉用レーン（その３）
レール下のたまごのセット部分のアップ画像です。
横一列の６個ずつたまごがセットされているのが
分ります。

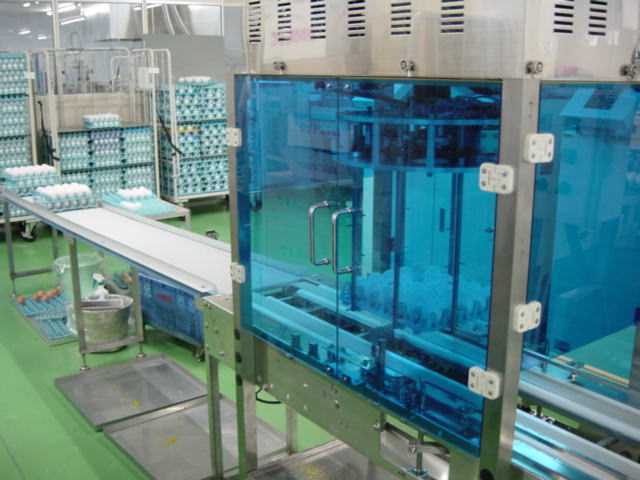

S 加工用トレーの段積み装置（その１）
加工用プラスチックトレーにたまごが載ったまま
段積みを自動にする装置です。
S-1 加工用トレーの段積み装置（その２）
「トレー自動段積み装置」の段積み機構のアップ
画像です。
たまごが載ったトレーを自動的に６段に積み重ね
る装置です。
 |
